最近用戶經常問離心風機訂購時候轉向角度問題，今天拿出時候仔細講一講旋向角度問題。
何為左旋離心風機，從電機端或傳動組端正視逆時針方向旋轉。
何為右旋離心風機，從電機端或傳動組端正視順時針方向旋轉。
何為A式傳動，風機無附加軸承支撐，葉輪與電機直聯傳動。
何為B式傳動，風機葉輪懸臂支撐，帶輪在兩軸承之間的V型帶傳動。
何為C式傳動，風機葉輪懸臂支撐，帶輪在兩軸承之外的V型帶傳動。
何為D式傳動，風機葉輪懸臂支撐，聯軸器傳動。
何為E式傳動，風機葉輪雙點支撐，帶輪在兩軸承之外的V型帶傳動。
何為F式傳動，風機葉輪雙點支撐，聯軸器傳動，帶進氣箱。
我們制作了簡圖，用戶可另存為，方便使用時候方便。
C式傳動，左旋90°

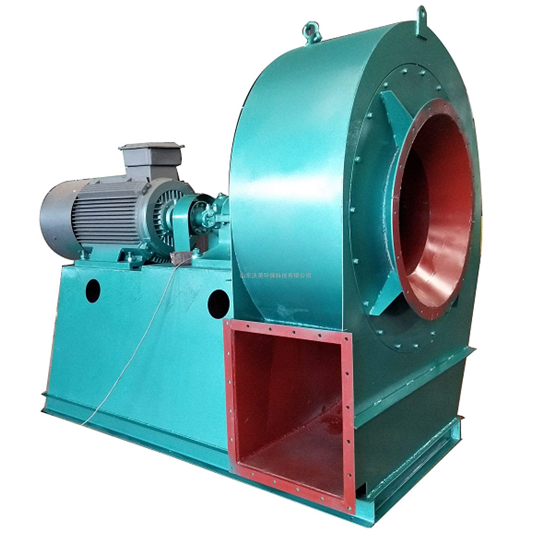

D式傳動，左旋0°
